MVnex 金屬鎧裝移開式開關設備
MVnex（標準產品）
● 高參數
○ 最高參數：12kV, 4000A, 40kA
○ 抗震等級：8 度（AG3）
○ 接地開關：40kA/4s
○ 抗內部電弧等級：40kA 1s
● 方案全
○ 柜寬：650mm/800mm/1000mm
○ 涵蓋斷路器柜、接觸器柜以及其他特殊柜型
全新平臺，多樣化的柜型設計
MVnex 550（緊湊型）
湊型解決方案
● 小身材、更靈活
○ 柜寬僅 550mm
○ 最高參數：12kV, 1250A, 31.5kA
○ 占地面積可比傳統柜減少 40% 以上
○ 靈活組合，可與大電流柜直接拼，易于擴容
● 應用領域
○ 數據中心
○ 輕工系統
○ 商業地產
○ 機場、水處理
施耐德電氣的設計
● MVnex 的設計全面運用了各種先進手段如計算機輔助設計、合成試驗室，動態模擬等……
● MVnex 的設計充分考慮了安裝、運行及維護方面的實際情況：
○ 可靠：使用者將受益于施耐德電氣集團五十多年來不斷提高的運行可靠性
○ 簡便：就地手動操作極為簡便 , 每臺開關柜前面板上的模擬圖示使操作程
序與分合操作非常易于理解
○ 安全：完善的機械和電氣聯鎖有效地防止了誤操作
符合標準
● 所有柜型均按 IEC 出版物最新版本經過試驗：
○ 關于中壓開關設備和控制設備的 IEC 60298 與 60694
○ 定義外殼防護等級的 IEC 60529
● 中國國家標準 GB3906 與電力行業標準 DL404

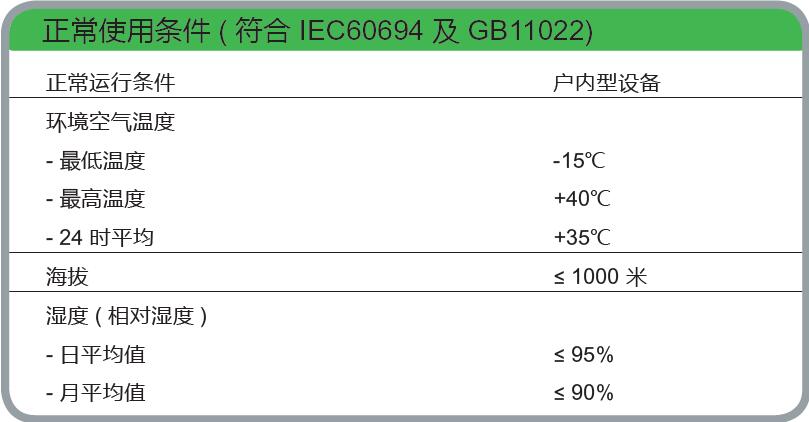

● IEC 60694 與 GB11022：高壓開關設備通用技術條件

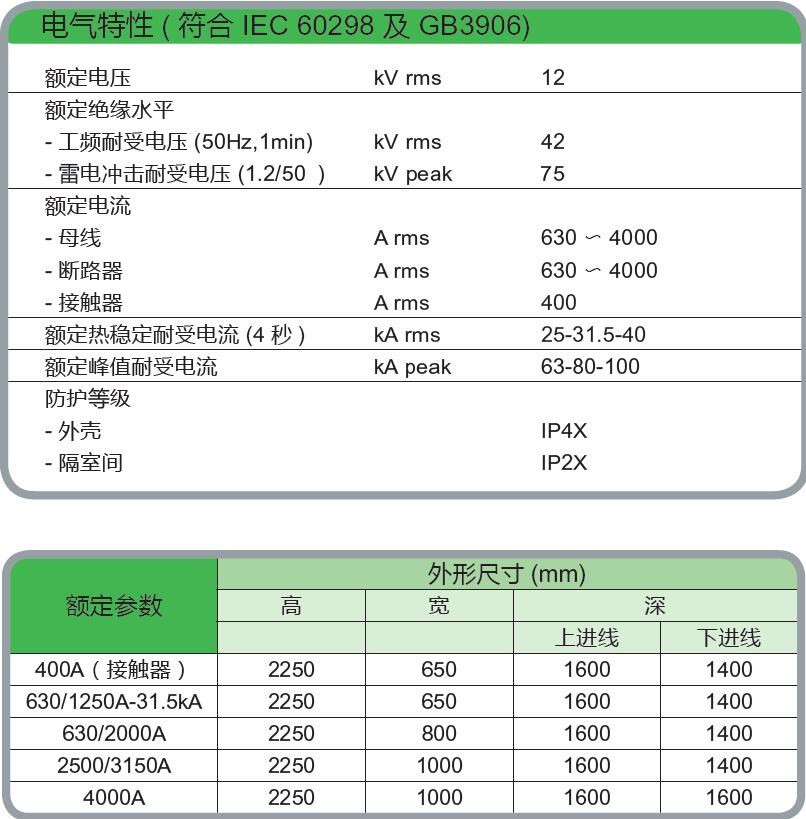

● IEC 60298 與 GB3906：交流金屬封閉開關設備
● IEC 60056 與 GB1984：高壓交流斷路器
● IEC 60470 與 GB/T14808 : 交流高壓接觸器和基于接觸器的電機起動器
